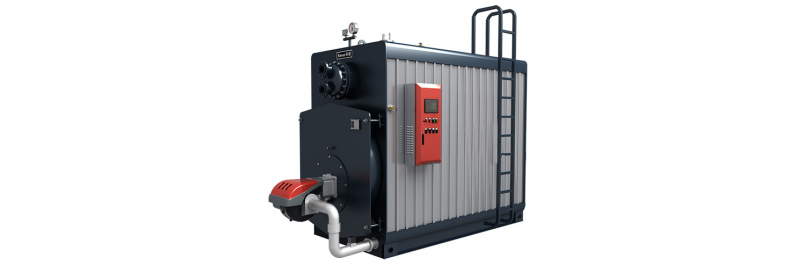

低氮燃氣真空熱水鍋爐
一、ZWNS型低氮（NOX<30-50mg/m3）真空熱水鍋爐優勢：
①壓力低于1bar,無需報手續，安全可靠。
②機組內部處于真空無氧狀態，鍋爐本體不會腐蝕而損壞，并且內部不結垢，可長年有效運行，十分可靠。
③采用壓力，溫度雙重控制機組運行，，有五重安全保護裝置，運行過程安全。
④可實現無人遠程操作，節省人成本。
⑤配備低氮燃氣燃燒器，能達到30-50毫克/m3低氮排放。
二、ZWNS型低氮（NOX<30-50mg/m3）真空熱水鍋爐原理：
水在一個大氣壓（1bar）下，沸點是100℃.壓力低于1bar,水的沸點就小于100℃.壓力為0.7bar,水的沸點為90℃.壓力為0.3bar,水的沸點為70℃.壓力為0.1bar,水的沸點為40℃.
鍋爐運行時，鍋殼內被真空裝置抽空，并維持0.03MPa左右的負壓，即-0.03MPa，也就是鍋內介質的絕對壓力為0.07MPa，左右。由水的特性可知，此時鍋水的沸點就為90℃左右。運行中，汽化的飽和蒸汽在真空室內通過換熱器與供暖水進行熱交換，使供暖水被加熱升溫，而蒸汽則被冷凝成水回到下部水空間再受到加熱汽化，上升冷凝......,周而復始。
三、真空熱水鍋爐的用途
供熱采暖：商業綜合體、酒店賓館、辦公樓、住宅、學校等。
生活熱水：酒店、游泳館、桑拿溫泉、商業綜合體、醫院、學校、生產工藝用途等。

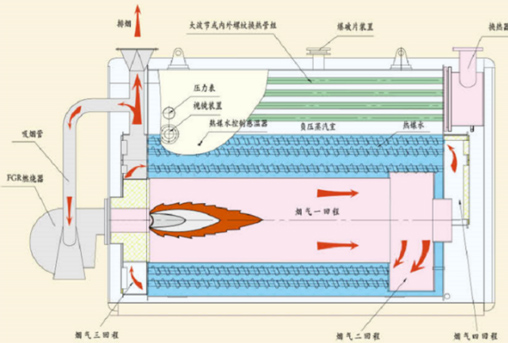

四、ZWNS型低氮（NOX<30-50mg/m3）真空熱水鍋爐煙氣四回程傳熱結構，熱效益高，配備低氮燃氣燃燒器，采用煙氣內循環+煙氣外循環（FGR）技術,最終達到NOX<30-50mg/m3低氮排放。
ZWNS型超低氮真空熱水鍋爐技術參數 | ||||||||||||
型號 ZWNS－*** | ||||||||||||
熱功率 | ×104kcal/h | 30 | 60 | 90 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | |
kW | 350 | 700 | 1050 | 1400 | 2100 | 2800 | 3500 | 4200 | 5600 | 7000 | ||
MW | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 | 2.8 | 3.5 | 4.2 | 5.6 | 7.0 | ||
設計熱效率 | % | 97～104 | ||||||||||
排煙溫度 | ℃ | ≤（回水溫度+10℃） | ||||||||||
電源 | V/Hz | 220～380/50（3N/50 220～380) | ||||||||||
用電總功率 | kW | 1.1 | 2.5 | 4.2 | 5.5 | 9.5 | 11 | 15 | 18 | 24 | 27 | |
天然氣 | 最低耗量 | Nm3/h | 34.3 | 68.5 | 102.8 | 136.2 | 203.8 | 271.4 | 338.9 | 406.7 | 542.2 | 677.2 |
閥組口徑 | DN | 32 | 50 | 50 | 50 | 50 | 50 | 65 | 65 | 80 | 80 | |
壓力（動壓） | kPa | 5～7 | 6～8 | 6～8 | 8～10 | 10～12 | 12～15 | 14～16 | 14～16 | 16～18 | 16～18 | |
氮氧化合物（NOx） | mg/Nm3 | 80（BLUE）/ 30（FGR） | ||||||||||
鍋爐安全閥口 N3 | DN | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 80 | 80 | 80 | |
鍋爐排汽口 N4 | DN | 40 | 40 | 40 | 40 | 40 | 65 | 65 | 65 | 65 | 65 | |
鍋爐排污口 N5 | DN | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
鍋爐排煙口 N9 | φmm | 219 | 273 | 325 | 377 | 426 | 500 | 560 | 600 | 700 | 800 | |
鍋爐凈重 | t | 2.6 | 3.4 | 4.0 | 4.8 | 7.0 | 7.6 | 8.7 | 12.0 | 15.2 | 17.5 | |
熱媒水容量 | t | 1.9 | 2.1 | 2.6 | 4.4 | 4.7 | 4.9 | 4.7 | 9.5 | 12.3 | 13.3 | |
運行重量 | t | 4.5 | 5.5 | 8.6 | 9.2 | 11.7 | 12.5 | 13.4 | 21.5 | 27.5 | 30.8 | |
A型換熱器（△t=10℃，進/出水溫度40℃/50℃、50℃/60℃，適用于地暖、中央空調采暖系統） | ||||||||||||
熱功率 | ×104kcal/h | 30 | 60 | 90 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | |
額定循環量 | m3/h | 30 | 60 | 90 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | |
供水口N1/回水口N2 | DN | 80 | 100 | 125 | 150 | 200 | 250 | 250 | 300 | 300 | 350 | |
B型換熱器（△t=20℃，進/出水溫度40℃/60℃、60℃/80℃適用于衛生熱水、暖氣片采暖系統） | ||||||||||||
熱功率 | ×104kcal/h | 30 | 60 | 90 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | |
額定循環量 | m3/h | 15 | 30 | 45 | 60 | 90 | 120 | 150 | 180 | 240 | 300 | |
供水口N1/回水口N2 | DN | 50 | 80 | 80 | 100 | 125 | 150 | 200 | 200 | 250 | 250 | |
備注 | 1、燃料計算基準值：天然氣低位發熱值8500kcal/Nm3； | |||||||||||
六、ZWNS型低氮（NOX<30-50mg/m3）真空熱水鍋爐性能特點：
①安全可靠：機組運行時工作溫度低于90℃，工作壓力小于0.7bar,處于負壓狀態，安全可靠。為了從根本上確保機組負壓，安全運行，在產品設計時采用多重安全保護措施。
1. 溫度保護裝置：鍋爐爐內熱媒水中設有一個Pt100溫度傳感器探頭，并與儀表電控連接，當熱媒水溫度超過設定溫度時（<99℃）時，并使燃燒器停止燃燒，鍋爐會自動報警，或自動切斷真空熱水鍋爐的動力電源。
2. 超壓保護裝置：設有鍋爐本體真空壓力控制器，并與儀表電控器相連，當鍋爐內部壓力超過設定壓力（<0.045MPa)時，鍋爐會自動報警，并使燃燒器停爐工作，或自動切斷真空熱水鍋爐的動力電源。
3. 天燃氣泄漏報警：鍋爐運行時，配套進口燃燒器燃氣泄漏裝置隨時監測空氣中的氣泄漏量，一旦超標，燃氣電磁閥自動關閉并報警。
4. 機械防爆裝置：當鍋爐頂部端裝有機械超壓裝置，當鍋爐內壓力高到壓力設計值時，該裝置防爆門打開自動泄壓，當壓力低于設計值時自動復位，從根本上確保鍋爐爐體安全，杜絕了鍋爐爆炸的可能。
5. 水位保護裝置：當鍋爐爐體內的熱媒水因某種原因，低于設定水位時，該裝置輸出信號與儀表空制器相連，鍋爐自動報警并使燃燒器停爐或自動切斷真空熱水鍋爐的動力電源。
②一機多用：每臺真空熱水鍋爐內可配置多個換熱器，以滿足用戶不同的需要，如采暖，衛生用水，工藝熱水等多種用途在一臺鍋爐上同時使用。
③熱效益高： 鍋爐燃燒方式為濕背式三回程前煙室結構，煙管采用內外雙螺紋纏繞翅片管，大幅度降低了鍋爐煙室溫度，使鍋爐排煙溫度在120℃左右，內置式熱交換器的換熱管采用獨特的大波節螺紋管結構，提高了效果，鍋爐的整體熱效益大于95%以上。

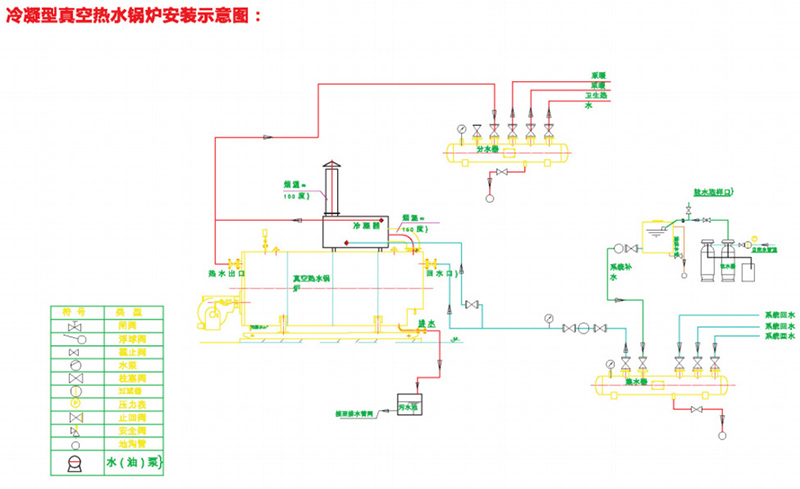

④系統簡單，安裝方便，低氮低碳節能。因鍋爐熱媒水一次充裝完成，運行時無需補水，因此，系統不用配備水處理器，軟水箱，熱交換器等外部設備，只需接通外部管路，即可使用。安裝簡單，費用低，同時也減少了鍋爐房占地面積。因鍋爐熱效益高，運行成本低，自動化程度高，同時可減少操作人員配置，且不需要年檢年審，因此，整體運行簡單，方便，節能。
